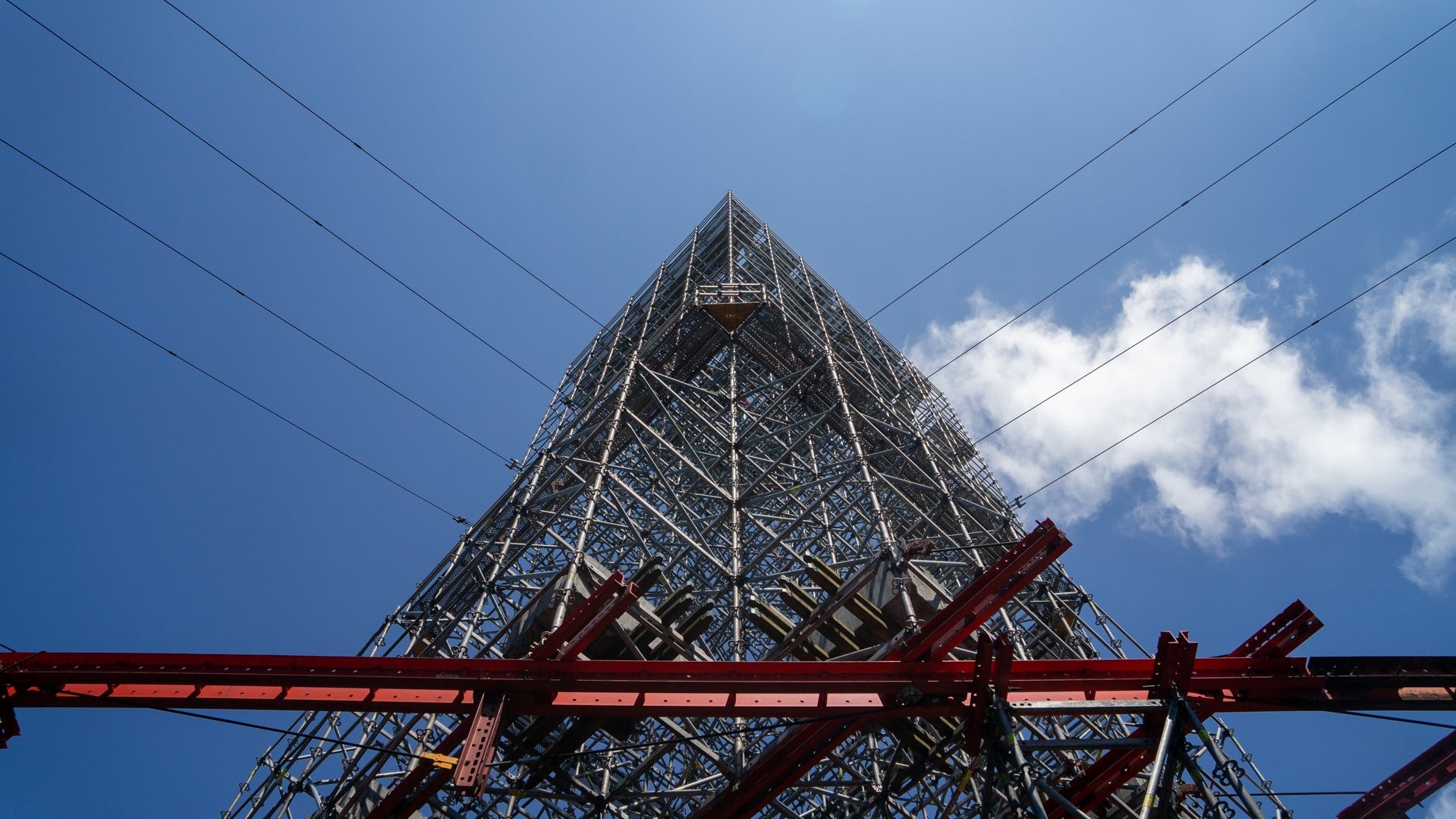

Капители и опалубка для них спроектированы по индивидуальному заказу «Терминала Астафьева» и не имеют аналогов в Приморском крае, их прочность сравнима с опорами под железнодорожные мосты.

Терминал Астафьева
Находка , Россия

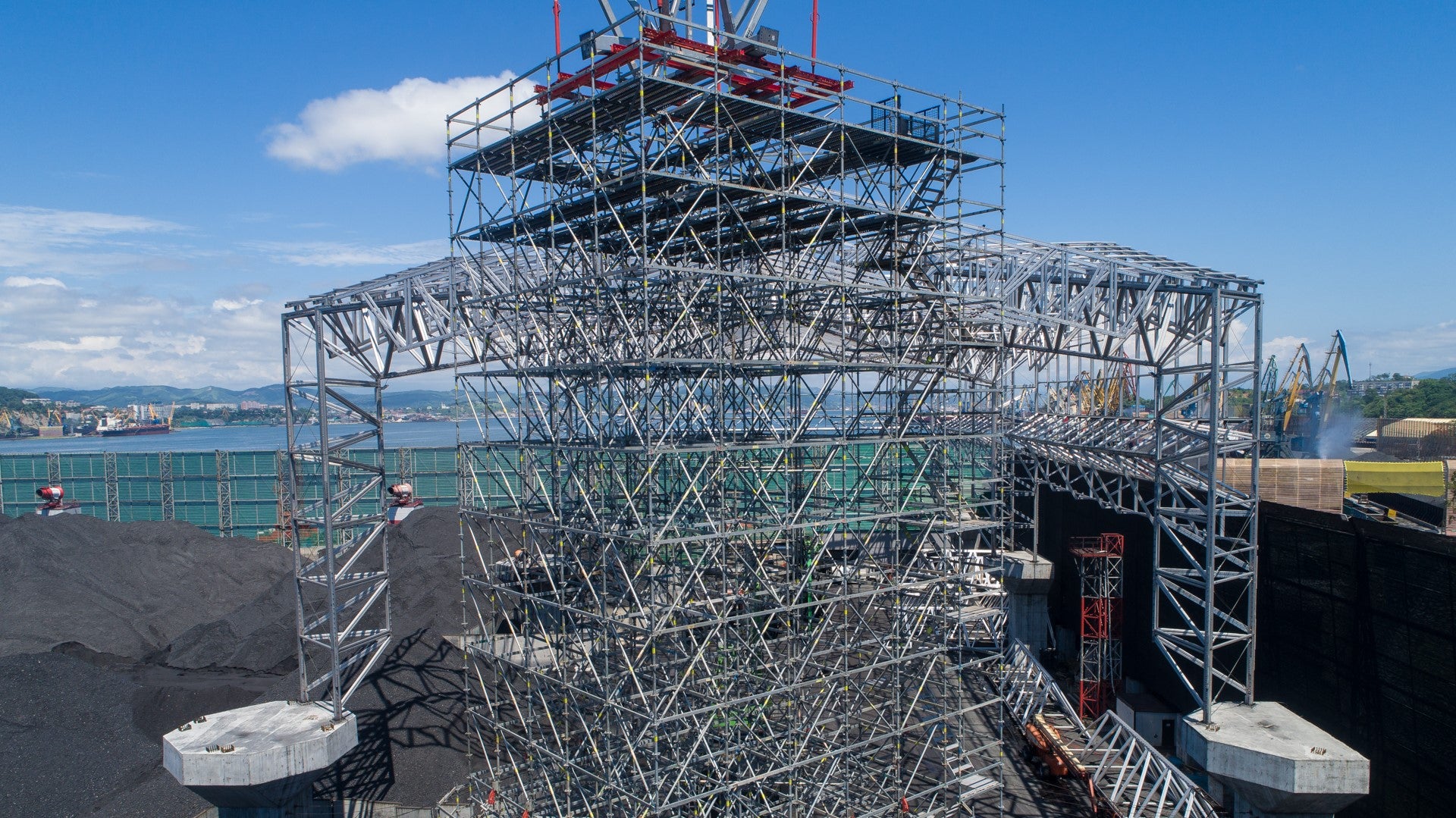

Строительство навеса над зоной выгрузки в рамках программы модернизации «Терминала Астафьева» по переходу на экологически безопасную перевалку. Терминал обеспечивает круглогодичную навигацию и открывает выход к морю грузам, идущим в страны Азиатско-Тихоокеанского региона.

Преимущества для клиента

высокий темп монтажа;

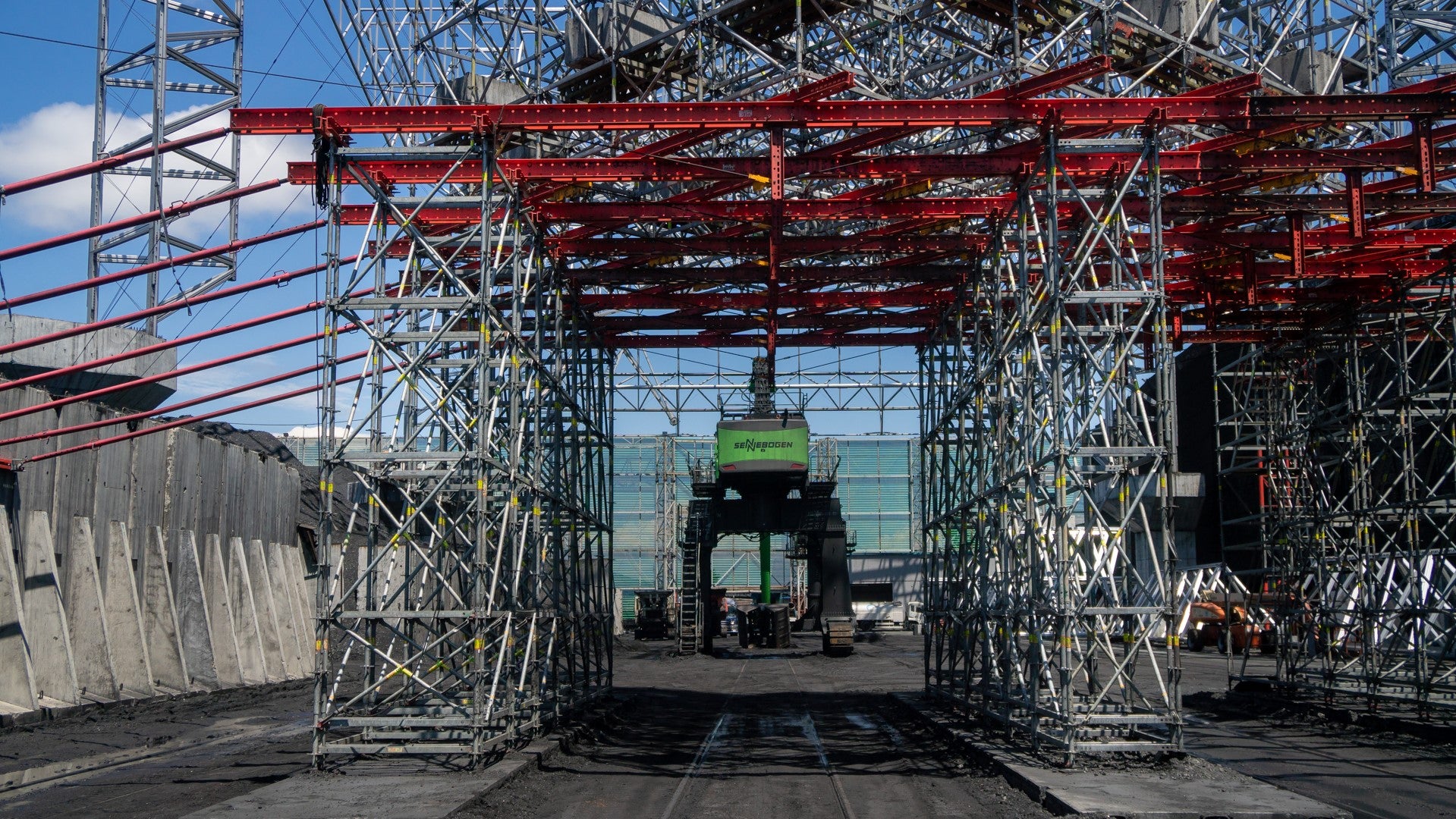

возможность переноса башни с точки на точку, меняя конструктив в зависимости от сужения ЖД путей;
безопасный доступ по всему пространству и площади;
полное инженерное сопровождение;
услуга технической поддержки позволила снизить затраты на оборудование и повысить эффективность всего строительного процесса;
быстрая поставка комплектов оборудования;
учет всех особенностей проекта (ограниченное пространство, климатические и природные условия).

Расположение

Находка

Сфера

Промышленные объекты

Участники проекта

Клиент: АО Терминал Астафьева и ООО АТР-Строй

Требования объекта
- Нагрузка на центральную вспомогательную башню до 170 кН вертикально и до 27 кН горизонтально
- Бетонирование опор с необычным углом наклона.
- Максимальное давление бетона - 40кН.
- Размеры колонны -3,2 х3,2м, высота 7,9м (81м3 бетона на каждую)
- Размеры Капителей - до 8,6 х8,6м и высотой 3,6м (до 250 м3 бетона на одну капитель).
Решение PERI

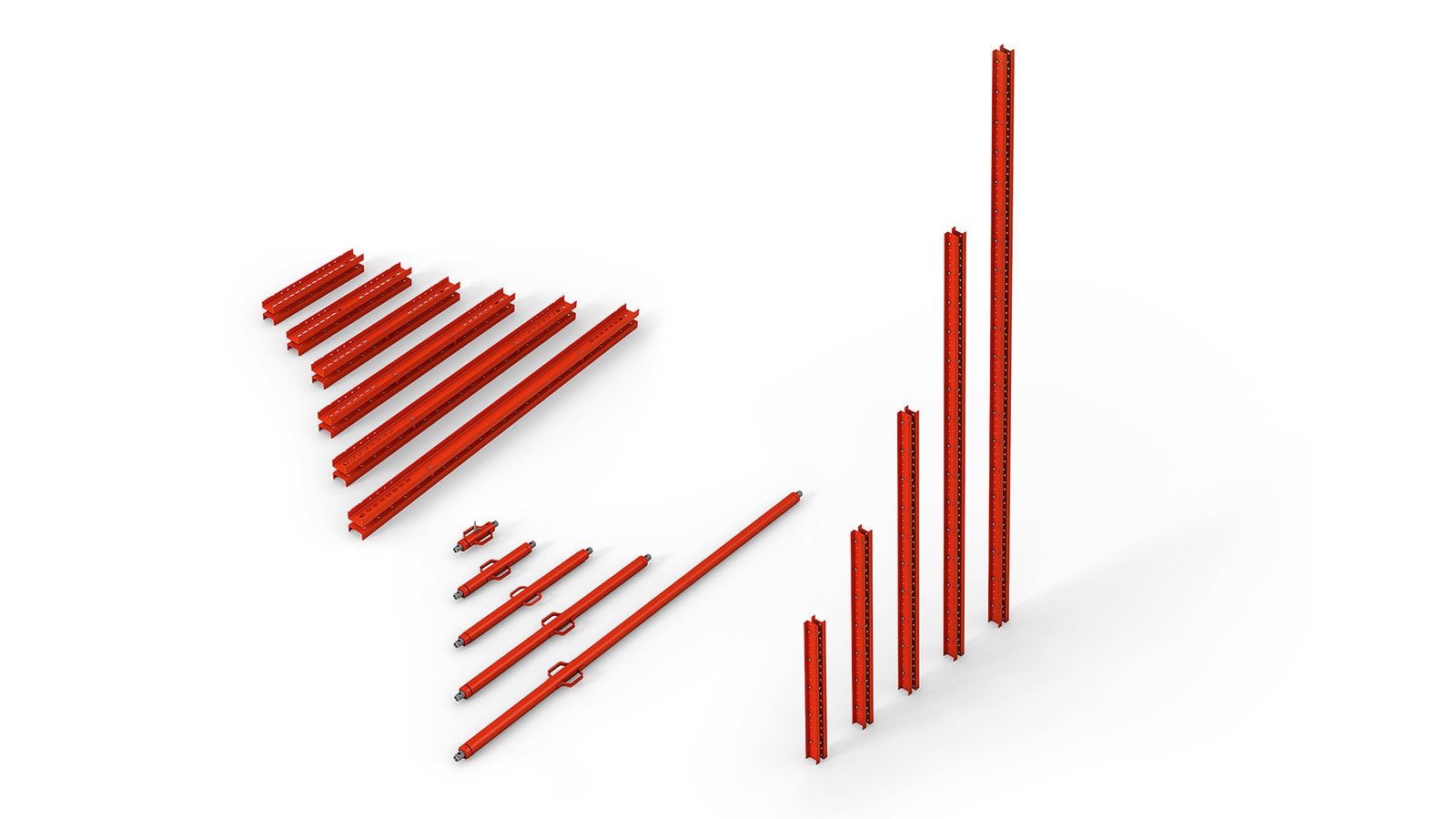

- Для бетонирования 12 опор инженеры PERI спроектировали специальную конструкцию, имеющую необычный угол наклона, из систем: TRIO ST, VARIOKIT, PERI UP Rosett. Всего было 2 комплекта оборудования весом 27 тонн каждый.

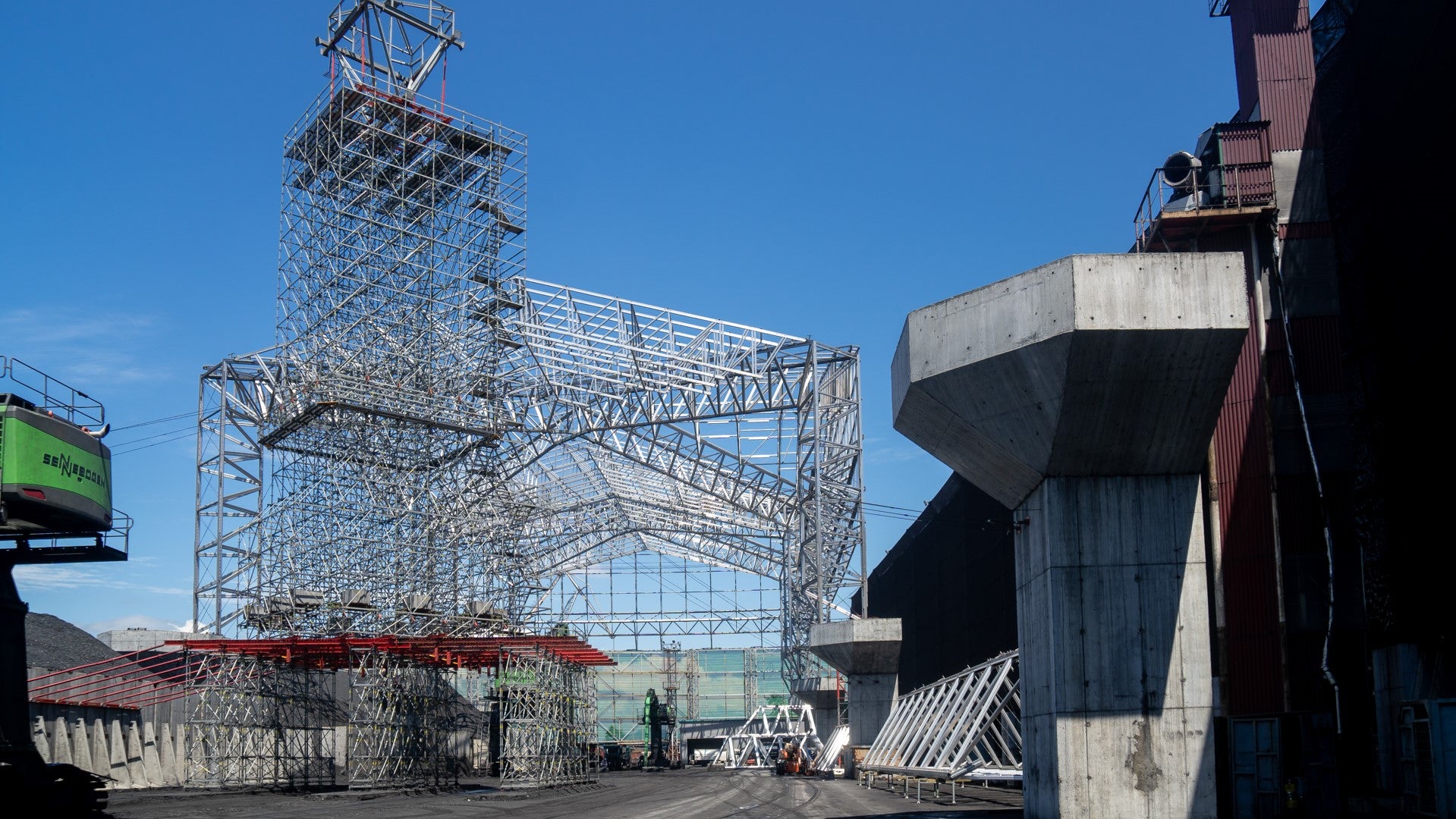

- Для монтажа крытой алюминиевой конструкции необходима была центральная вспомогательная башня высотой 33,47м, которая воспринимала бы колоссальные нагрузки: вертикальную до 170 кН, горизонтальную до 27 кН, и ветровые нагрузки, - для данной конструкции компания PERI предоставила более 70 тонн модульных лесов PERI UP Rosett, которые на 100% приспособились под заданные параметры и обеспечили повышенный уровень безопасности.
- Инженерам PERI удалось грамотно учесть ограниченное пространство и суровые приморские погодные условия и конструкции PERI выдержали ветровую и дождевую нагрузку.
