Терминал Астафьева
Находка, Ресей

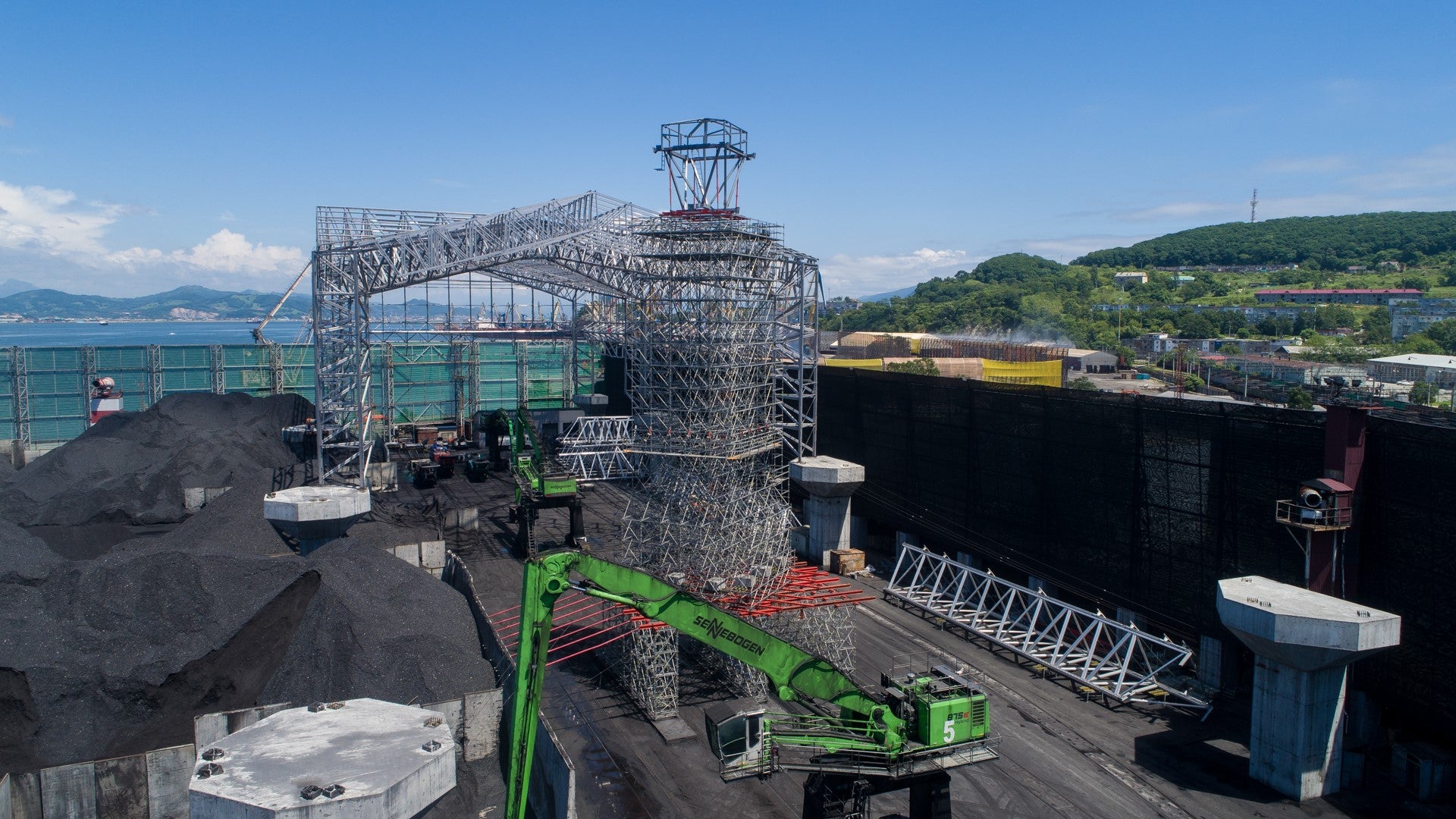

«Терминал Астафьева» модернизация бағдарламасы аясында, түсіру аймағы үстінде жамылғы салу жұмыстары жүргізілуде. Терминал экологиялық таза ауысымға көшуді қамтамасыз етеді. Ол жыл бойы навигацияны қамтамасыз етіп, жүктерді Азиа-Тынық мұхиты аймағы елдеріне жеткізу үшін теңізге шығуға мүмкіндік ашады.

Клиент үшін артықшылықтар

орнатудың жоғары қарқыны;

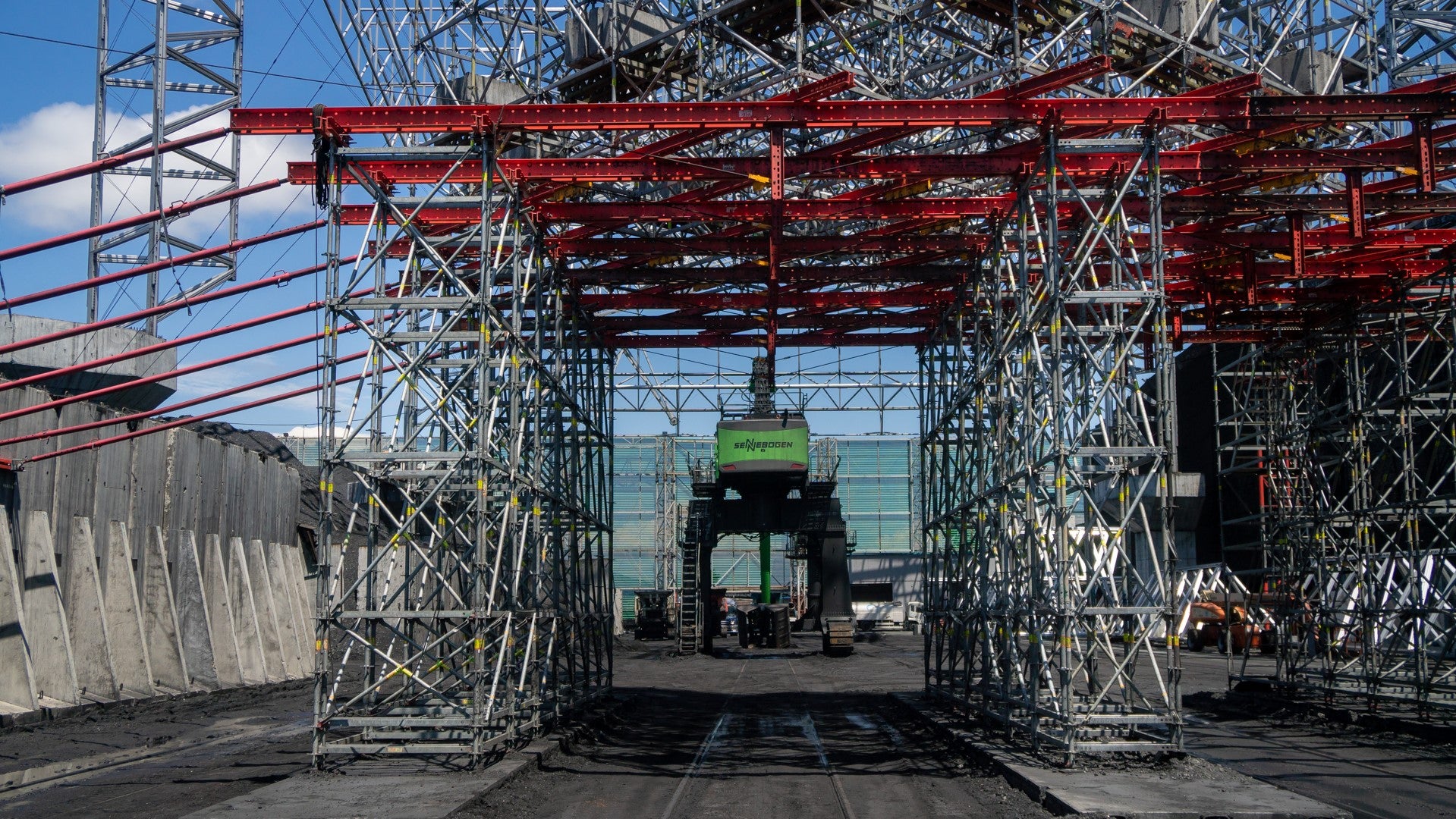

теміржол жолдарының тарылуына байланысты конструкцияны өзгерте отырып, мұнараны бір нүктеден екіншісіне көшіру мүмкіндігі;
бүкіл кеңістік пен алаңға қауіпсіз қолжетімділік;
толық инженерлік сүйемелдеу;
техникалық қолдау қызметі жабдық шығындарын азайтып, бүкіл құрылыс процесінің тиімділігін арттыруға мүмкіндік берді;
жабдық жиынтықтарын жедел жеткізу;
жобаның барлық ерекшеліктерін ескеру (шектеулі кеңістік, климаттық және табиғи жағдайлар).

Орналасуы

Находка

##projectPrimaryTaxonomy##

Өнеркәсіптік нысандар

Жоба қатысушылары

Клиент: Терминал Астафьева и ООО АТР-Строй АҚ

Нысанның талаптары
- Орталық қосалқы мұнараға түсетін жүктеме: тік бағытта 170 кН-ға дейін, көлденең бағытта 27 кН-ға дейін.
- Тіректерді әдеттен тыс еңкею бұрышымен бетондау.
- Бетонның максималды қысымы – 40 кН.
- Бағандардың өлшемі – 3,2 х 3,2 м, биіктігі 7,9 м (әр бағанға шамамен 81 м³ бетон).

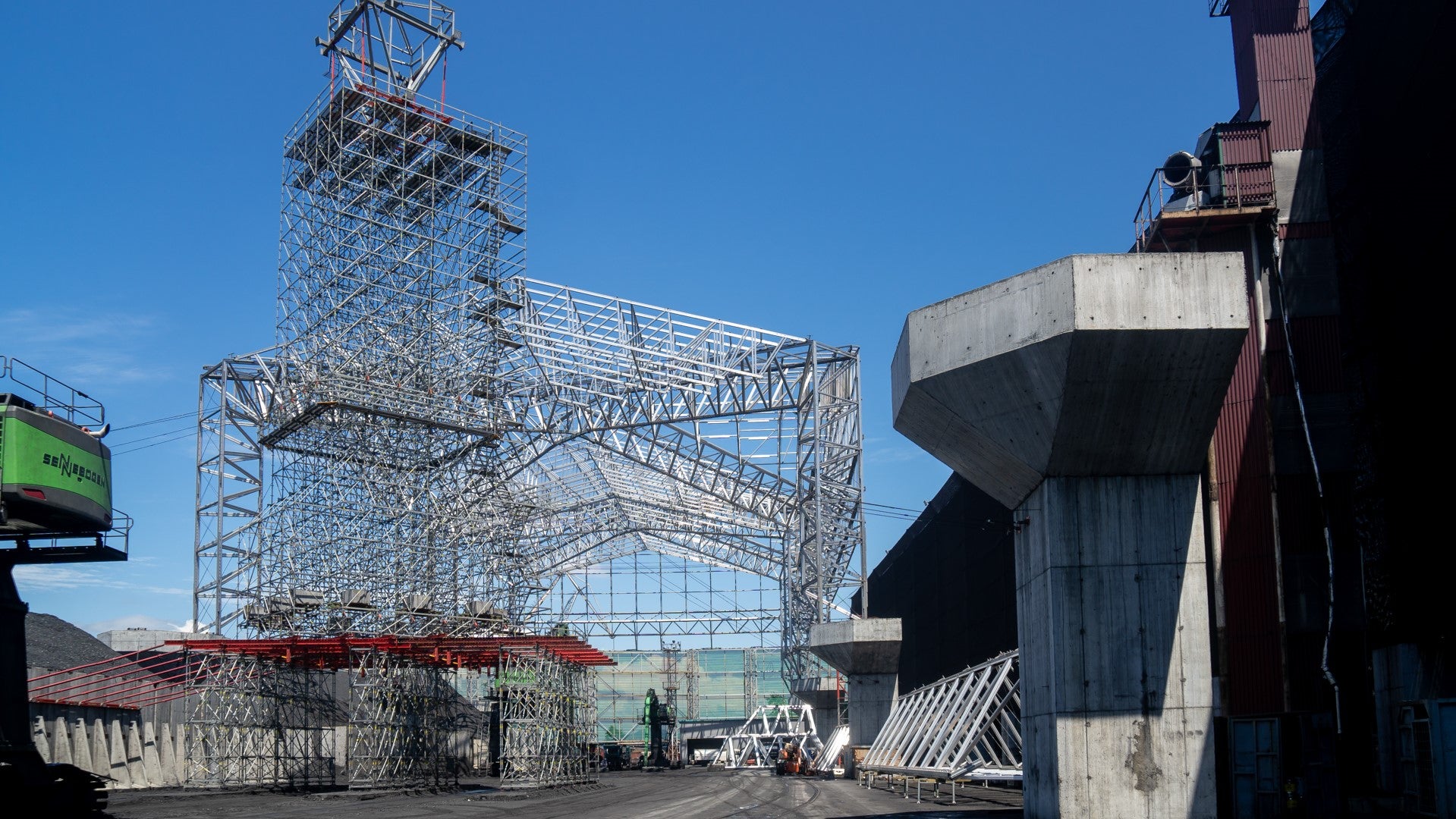

- Капительдердің өлшемі – 8,6 х 8,6 м, биіктігі 3,6 м (әр капительге дейін 250 м³ бетон).
PERI шешімі

12 тіректі бетондау үшін PERI инженерлері ерекше еңкею бұрышы бар арнайы құрылымды жобалады. Бұл құрылым TRIO ST, VARIOKIT, PERI UP Rosett жүйелерінен тұрды. Барлығы 27 тоннадан тұратын 2 жиынтық жабдық қолданылды.

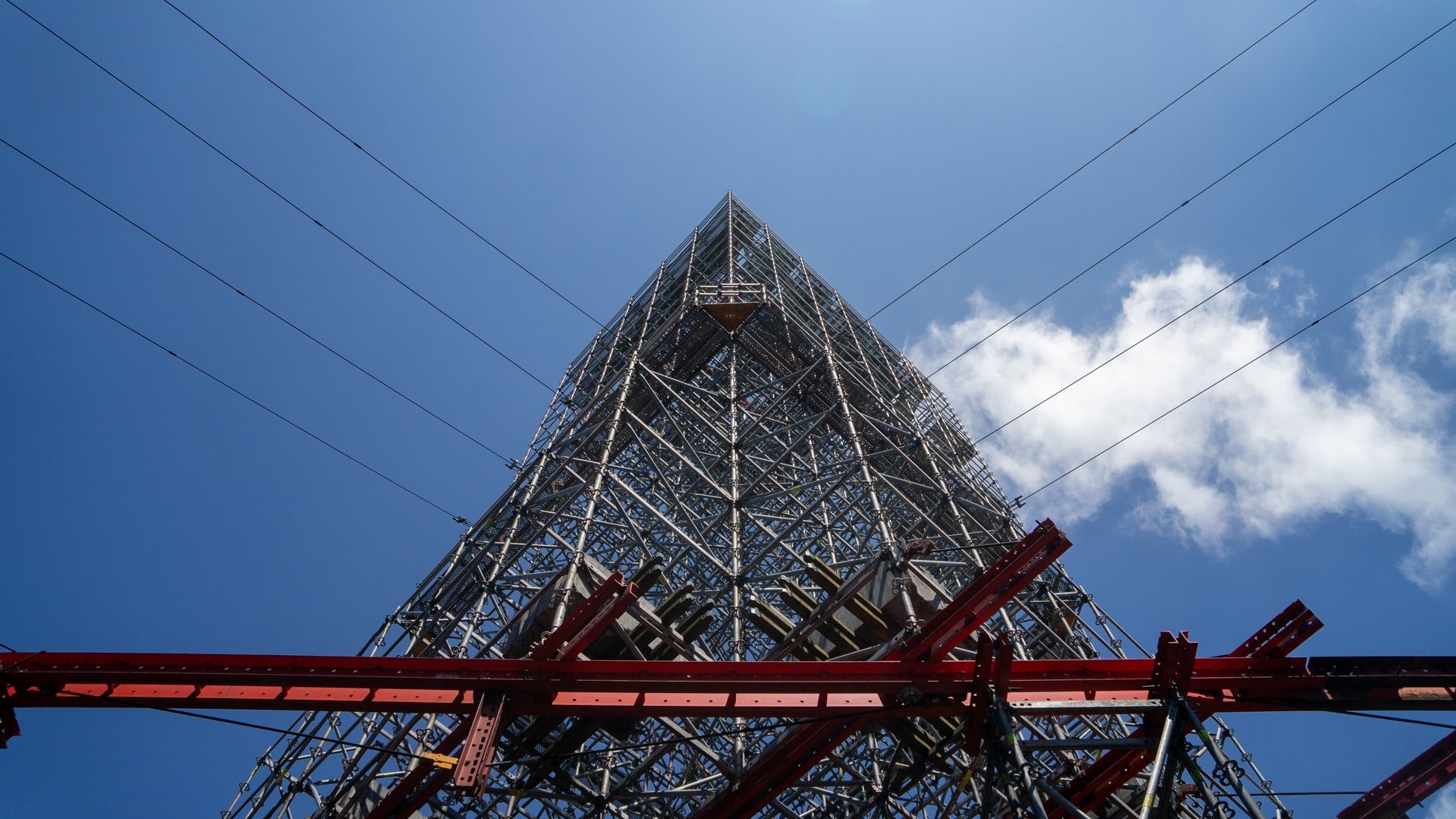

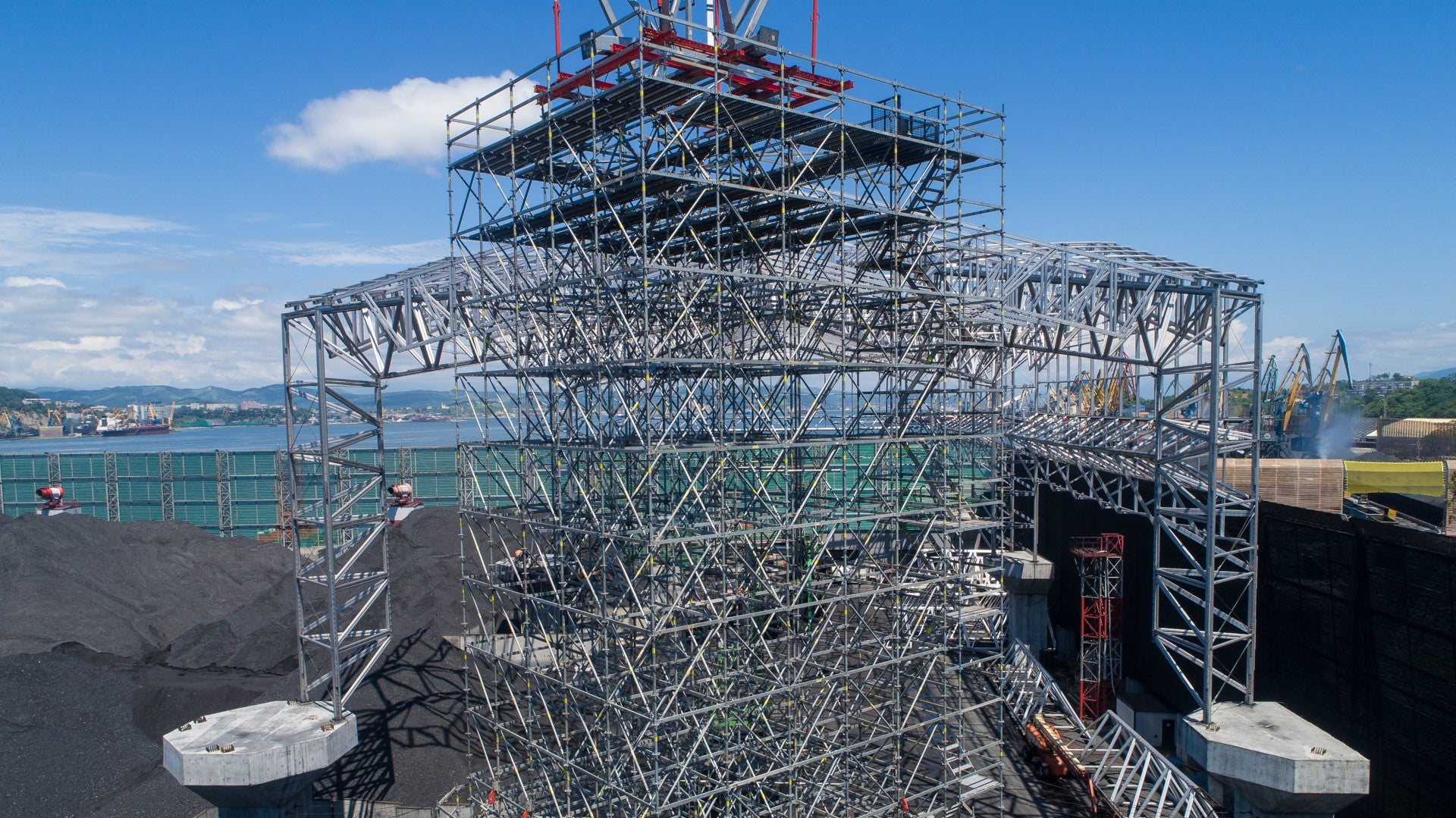

Жабық алюминий құрылымды орнату үшін биіктігі 33,47 метр болатын орталық қосалқы мұнара қажет болды. Бұл мұнараға түсетін жүктемелер өте жоғары болды: тік – 170 кН-ға дейін, көлденең – 27 кН-ға дейін, сондай-ақ жел жүктемесі.Осы мақсатта PERI компаниясы 70 тоннадан астам PERI UP Rosett модульдік құрылыс ормандарын ұсынды. Бұл құрылымдар нысан параметрлеріне толық сәйкес келіп, жоғары қауіпсіздік деңгейін қамтамасыз етті.

PERI инженерлері шектеулі кеңістікті және Приморьедегі қатал ауа райы жағдайларын ескеріп, құрылымдарды сауатты түрде жобалады. PERI шешімдері жел мен жауын-шашын жүктемелеріне сәтті төтеп берді.
